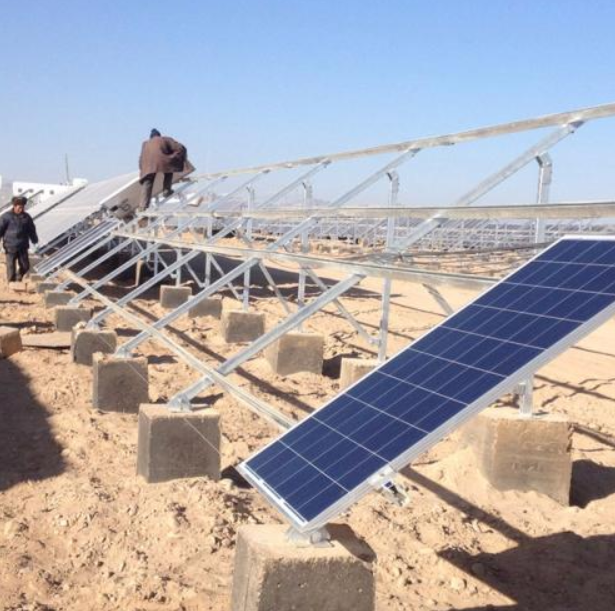

1. 固定倾角支架

2. 结构特点：这种支架结构是最常见的一种，它的光伏板安装角度固定不变。通常由立柱、横梁和斜撑等部件组成。立柱用于支撑整个支架结构并固定在基础上，横梁主要承载光伏板的重量，斜撑则起到加强结构稳定性的作用。

3. 适用场景：适用于光照角度相对稳定、安装场地较为平整的地区。例如在纬度变化不大、地势平坦的大型沙漠光伏电站或一些屋顶光伏项目中应用很常用，因为这些地方不需要频繁调整光伏板角度来追踪太阳。

4. 优势与局限：优势在于结构简单、成本较低、可靠性高，安装和维护相对容易。但由于其角度固定，不能根据太阳位置的变化而调整，所以在一天中不同时段和不同季节的发电效率会受到一定限制。




1. 单轴跟踪支架

1. 结构特点：单轴跟踪支架能够围绕一个轴旋转，从而跟踪太阳的东西方向运动。一般包括旋转轴、驱动装置、支撑结构和光伏板安装框架等部分。驱动装置可以是电动推杆、电机或液压系统等，通过控制系统来驱动旋转轴，使光伏板随之转动。

2. 适用场景：适合在光照资源丰富但太阳方位角变化明显的地区使用，比如在一些中低纬度的开阔地带。这种支架可以有效提高光伏板在一天内的光照接收时间，增加发电量。

3. 优势与局限：优势是能够显著提高发电效率，相比固定倾角支架可提高 10% - 30% 左右的发电量。不过其结构相对复杂，成本较高，而且需要定期维护驱动装置和控制系统，以确保跟踪的准确性。

2. 双轴跟踪支架

1. 结构特点：双轴跟踪支架可以在两个方向（通常是水平和垂直方向）上跟踪太阳的运动，使光伏板始终正对太阳。它的结构更为复杂，除了有两个旋转轴和驱动装置外，还需要高精度的控制系统来协调两个轴的运动。支撑结构也需要具备更高的强度和稳定性。

2. 适用场景：适用于对发电效率要求极高、光照资源较好但太阳位置变化复杂的地区，如一些高纬度地区或者是对土地资源有限但希望获取**发电量的场合。

3. 优势与局限：双轴跟踪支架能够很大程度地提高光伏板的光照接收效率，相比固定倾角支架可提高 30% - 40% 的发电量。然而，它的成本是所有支架类型中很高的，不仅设备成本高，而且安装、调试和维护难度大，对控制系统的精度和可靠性要求极高。

3. 斜单轴跟踪支架

1. 结构特点：斜单轴跟踪支架的旋转轴是倾斜的，光伏板可以围绕这个倾斜轴进行转动。这种支架结合了固定倾角支架和单轴跟踪支架的特点，在结构上比双轴跟踪支架简单，同时又能在一定程度上跟踪太阳的运动。

2. 适用场景：适用于纬度较高、太阳高度角变化范围较大的地区。在这些地区，斜单轴跟踪支架可以在太阳高度角和方位角变化时，通过适当的转动使光伏板更好地接收光照。

3. 优势与局限：其优势在于发电效率介于固定倾角支架和双轴跟踪支架之间，成本也相对双轴跟踪支架较低。但是，由于其结构和运动方式的特殊性，在设计和安装时需要考虑倾斜轴的角度与当地纬度的匹配，否则可能无法达到很好的跟踪效果。

4. 柔性支架

1. 结构特点：柔性支架主要由钢索、拉索、连接件和支撑柱等部件组成。钢索和拉索提供主要的支撑力，其结构比较灵活，能够适应一定的变形。这种支架可以在较大的跨度上安装光伏板，并且可以根据地形和建筑结构进行灵活调整。

2. 适用场景：常用于地形复杂的山地光伏项目、鱼塘水面光伏项目或者一些有特殊建筑造型要求的屋顶光伏项目。例如，在山地光伏中，柔性支架可以跨越山谷或山坡上的沟壑，有效利用复杂地形空间。

3. 优势与局限：优势是能够充分利用不规则的场地空间，具有良好的适应性和美观性。不过，其承载能力相对有限，主要适用于安装薄膜光伏板等较轻的光伏组件，并且对安装和调试的技术要求较高。

桁架式光伏支架属于上面文章里面哪种结构？

桁架式光伏支架不属于前面提及的固定倾角支架、单轴跟踪支架、双轴跟踪支架、斜单轴跟踪支架和柔性支架中的任何一种典型类别，但它可以在这些结构类型中得到应用。

1. 固定倾角结构应用

1. 当桁架式光伏支架用于固定倾角安装时，其桁架结构主要起到稳固支撑光伏板的作用。它利用桁架的杆件组合形成稳定的框架，将光伏板以固定的角度固定在桁架上，这个角度通常是根据当地的纬度等因素确定的很好采光角度。例如，在一些大型地面光伏电站中，通过精心设计桁架的形状和尺寸，使光伏板保持合适的倾斜角度，像三角形或矩形桁架单元相互连接，形成稳定的支撑体系，保证光伏板在固定角度下长期高效工作。

2. 跟踪结构应用

1. 在单轴或双轴跟踪支架结构中，桁架式支架可以作为承载和驱动光伏板跟踪太阳的基础结构。在单轴跟踪中，桁架的某些杆件可以作为旋转轴的支撑部分，并且在桁架节点处安装驱动装置，带动光伏板围绕单轴旋转。对于双轴跟踪，桁架式支架的结构会更复杂，通过合理布局杆件来分别支撑两个旋转轴，并且保证在双轴运动过程中光伏板的稳定性和准确性。

2. 例如，在技术先进的光伏电站中，为了实现高精度的太阳跟踪，桁架式支架的设计和制造精度会很高，能够承受跟踪过程中的动态载荷，同时配合先进的控制系统，实现光伏板对太阳位置的高效跟踪。

3. 特殊场景下与柔性支架的结合

1. 虽然桁架式支架本身是刚性结构，但在某些特殊场景下可以和柔性支架结合。比如在大跨度安装或者地形复杂的区域，桁架式支架作为主要的承重和定位结构，在其内部或边缘适当引入柔性钢索等部件，用来辅助支撑光伏板或者适应局部地形变化。这种结合方式可以发挥桁架式支架的稳定性和柔性支架的灵活性优势。




近期,铁路路基边坡通常分布在环境空旷的市郊、乡村乃至未开发区域，阳光照射条件较好，具备光伏发电的基础。由于路基边坡靠近轨道，其太阳能资源一直难以开发。结合铁路路基边坡场景提出了桁架式光伏支架，针对路肩风速、光伏组件表面风压、支座振动加速度、关键构件位移和应变开展了现场监测，研究了列车通行引起的列车风和振动对支架安全服役的影响，并和双立柱光伏支架对比说明了其经济性优势。研究结果表明，监测场地邻近线路的列车车速通常小于100 km/h，光伏支架结构响应幅值较小，只要使用质量优良的紧固件（如防松螺母）安装，就可以基本满足该环境中的结构安全性能要求；相比双立柱光伏支架，相同场地下桁架式光伏支架装机容量提升2～3倍，综合单价降低约15%，具有良好的经济优势。

当然，施必牢还是一如既往的会为光伏支架供应安全可靠的防松螺栓副。
